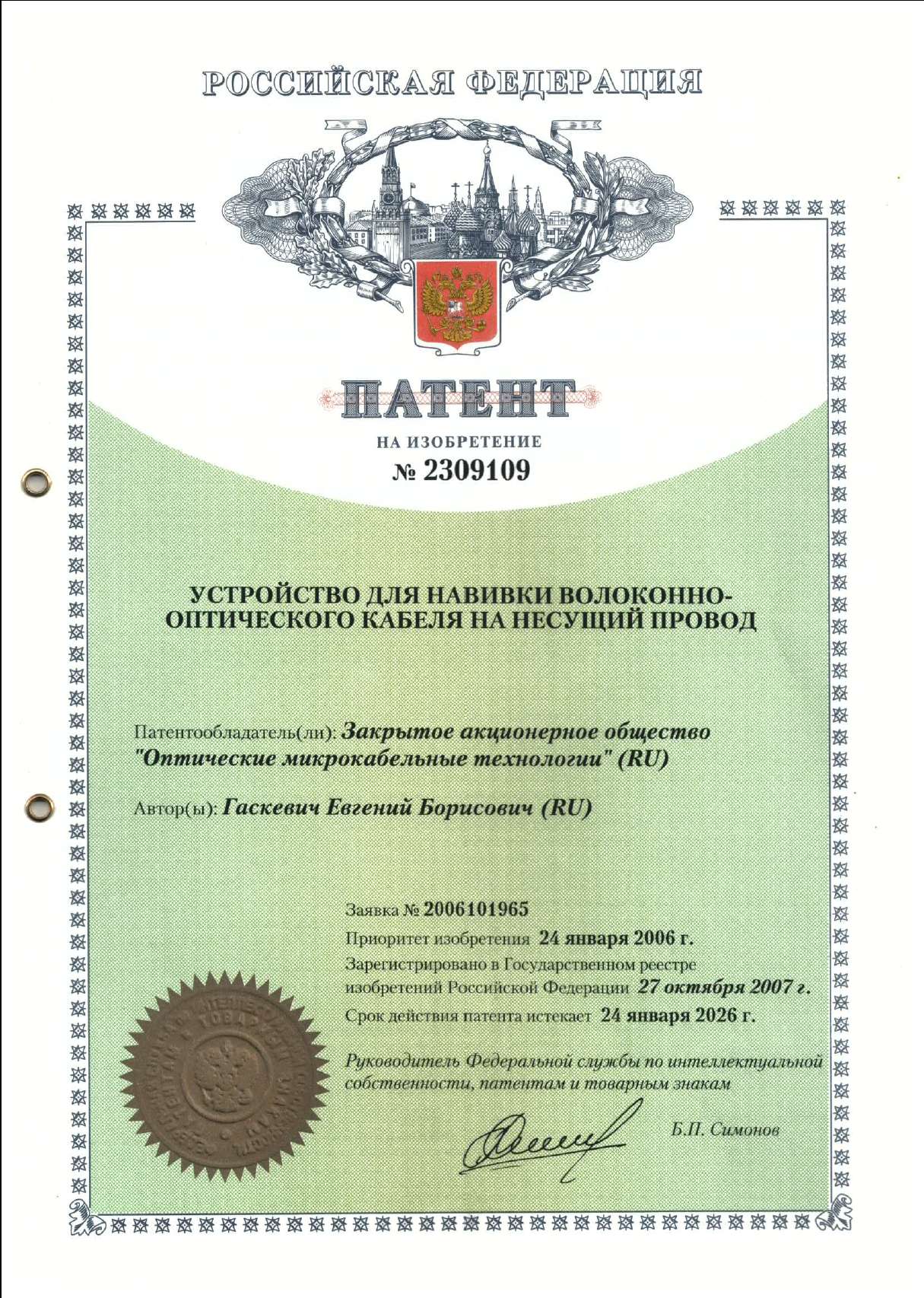

Устройство для навивки волоконно-оптического кабеля на несущий провод

  • RU 2309109 Устройство для навивки волоконно-оптического кабеля на несущий провод

RU 2 309 109 C1

Владелец патента: ООО "Тералинк" (RU)

Автор: Гаскевич Евгений Борисович (RU)

Начало действия: 2006.01.24

Публикация: 2007.10.27

Подача: 2006.01.24



РЕФЕРАТ

Изобретение относится к области воздушной прокладки волоконно-оптических кабелей (ВОК) и, в частности, к устройствам для навивки волоконно-оптического кабеля на несущий провод, в том числе к устройствам для навивки ВОК на токоведущий провод или грозотрос воздушной линии электропередачи (ЛЭП). Технический результат изобретения заключается в создании устройства, обеспечивающего надежное и быстрое крепление ВОК на токоведущий провод или грозотрос ЛЭП. Устройство для навивки ВОК на несущий провод содержит раму, связанную с приводом вращения, который находится снаружи рамы, и выполненную с возможностью вращения вокруг несущего провода, и катушку для намотки ВОК, установленную внутри рамы с возможностью вращения перпендикулярно оси вращения рамы. При движении устройства вдоль несущего провода ВОК сматывается с катушки и по спирали навивается на несущий провод с определенным шагом навива. Катушка выполнена в виде двух барабанов, закрепленных на общем валу симметрично относительно несущего провода, при этом вал крепится своими концами на раме с внутренней стороны. ВОК намотан на оба барабана, и при этом предусмотрены переходы ВОК с одного барабана на другой таким образом, что угол между точкой схода ВОК с одного барабана и точкой захода ВОК на другой барабан, в проекции на плоскость, перпендикулярную оси вращения катушки, составляет примерно 180 градусов. Внутренние стенки барабанов имеют вырезы определенной формы с закругленными краями, которые обеспечивают плавную смотку ВОК при переходе с одного барабана на другой и обеспечивают радиус изгиба ВОК не меньше, чем критический радиус изгиба ВОК. Для поддержания требуемого натяжения ВОК, навиваемого на несущий провод, используется тяжитель. Для гашения рывков ВОК при переходе с одного барабана на другой используется пружинистый гаситель рывков. Для предотвращения вращения роликов, которыми привод вращения опирается на несущий провод, вокруг несущего провода, используется балансир, который крепится к приводу вращения. 10 з.п. ф-лы, 4 ил.



Полная версия описания патента
