Навивка ОК на СИП

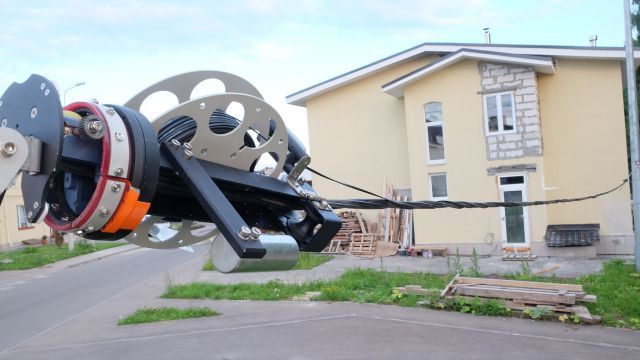

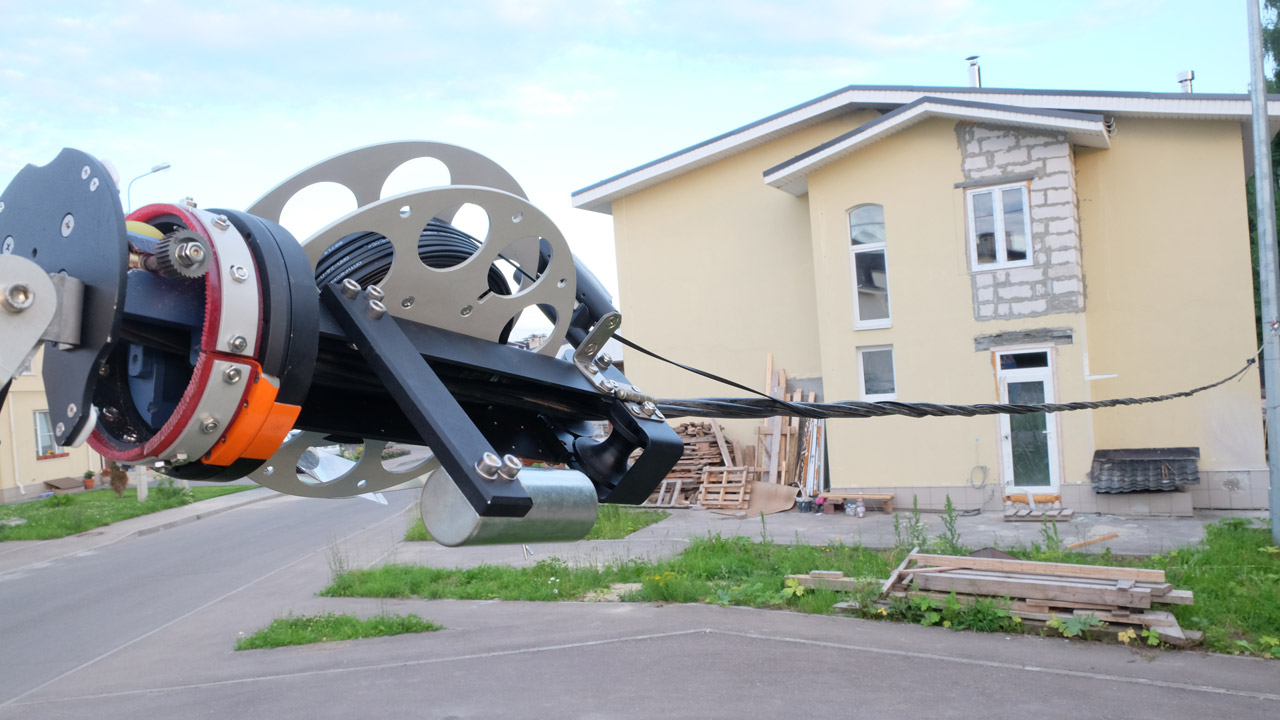

Самонесущий изолированный провод (СИП) может быть использован в качестве несущего элемента для навивки на него оптического кабеля. В городах и сельских населенных пунктах наиболее распространен СИП ВЛ 0.4кВ. Навивочная машинка WF-350P имеет возможность навивать на СИП 4х16 мм2, 4х25 мм2 и 4х35 мм2. Как правило, такого вида СИП применяют для питания небольших по энергопотреблению объектов. Но практически везде, даже в центрах городов, можно увидеть СИП такого формата, применяемый для питания фонарей уличного освещения. СИП с 2мя и 4мя жилами применяют для электро-подключения частных домов к уличной ВЛ, причем этот участок принадлежит собственнику дома. Следует отметить, что «распушенный» СИП перед навивкой должен быть приведен в нормальный вид обмоткой липкой армированной лентой в местах расхода жил. На СИП можно последовательно навить несколько кабелей.

Машинкой WF-350P можно навить участок оптического кабеля с 8 волокнами (или 12 ОВ 200µ) и сечением 2.1х4.3 мм до 600 м, при этом один отрезок кабеля будет смотан в 2 бухты. От центральной точки навивку производят в обе стороны по 300 м, устанавливая на машинку сначала первую бухту, а затем вторую. Для участков длиной до 300 м кабель располагается в 1 бухте, и навивка производится обычным способом. Кабель на 1 или 2 волокна, имеющий сечение 2х4 мм можно навивать участками по 700 м и 350 м соответственно. В разработке находятся машинки WF-500P и WF-1000P. С помощью WF-1000P можно будет навивать участки по 2 км кабелем на 8 (12 & 200µ) волокон, а также участки до 1 км кабелем на 24 волокна и участки до 660 м кабелем до 72 волокон. Навивка на СИП дает возможность создания «невидимых» воздушных оптических кабельных магистралей в городах.

Другое применение технологии «навивка на СИП» – использование СИП для подключения домов к сети FTTH в качестве несущего элемента для навивного дроп-кабеля на конечном участке «опора-дом». При этом на СИП электро-подключения дома дроп-кабель можно навивать как машинкой, так и вручную.
