Привод вращения машинки для навивки волоконно-оптического кабеля

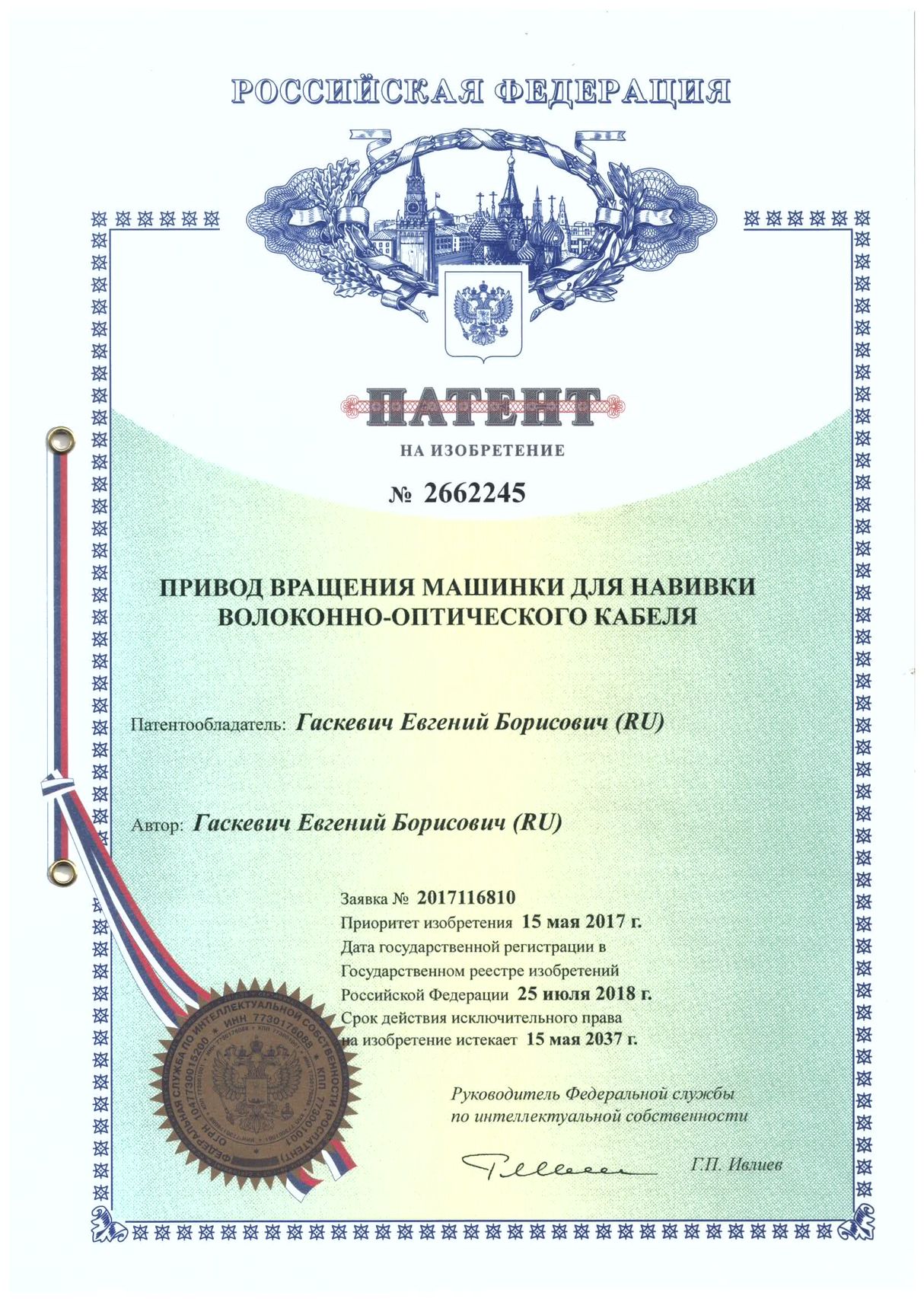

  • RU 2662245 Привод вращения машинки для навивки волоконно-оптического кабеля

RU 2 662 245 C1

Владелец патента: Гаскевич Евгений Борисович (RU)

Автор: Гаскевич Евгений Борисович (RU)

Начало действия: 2017.05.15

Публикация: 2018.07.25

Подача: 2017.05.15



РЕФЕРАТ

Изобретение относится к устройствам для монтажа волоконно-оптических кабелей, в частности, привод вращения применяется в навивочных машинках для навивки тонкого волоконно-оптического кабеля на подвешенный несущий элемент. Заявленный привод вращения машинки для навивки волоконно-оптического кабеля на подвешенный несущий элемент имеет жестко закрепленный на валу ходовой ролик, катящийся по несущему элементу при навивке, находясь в зацеплении с несущим элементом, и тем самым при продвижении машинки вдоль несущего элемента создающий момент силы, передающейся приводом для вращения корпуса машинки с закрепленной на нем катушкой с волоконно-оптическим кабелем, и имеющий ведомое колесо привода вращения, находящееся в жесткой связке с вращающимся корпусом машинки. Ведущее колесо привода вращения жестко закреплено на валу ходового ролика и находится в непосредственном зацеплении с ведомым колесом, а геометрические оси вращения корпуса машинки и ходового ролика скрещены в пространстве и не имеют общей точки. В одной из реализаций ведущее колесо имеет острые зубцы, а ведомое колесо имеет обод, выполненный из эластичного материала, в который врезаются кромки зубцов ведущего колеса для обеспечения зацепления. Еще в одной из реализаций ведущее и ведомое колеса образуют гипоидную передачу. Привод вращения имеет малый вес, надежность и неприхотливость. Технический результат – компактность, малый вес, надежность и отсутствие смазки. 13 з.п. ф-лы, 4 ил.



Полная версия описания патента
