Устройство натяжения кабеля (варианты)

  • RU 2621668 Устройство натяжения кабеля

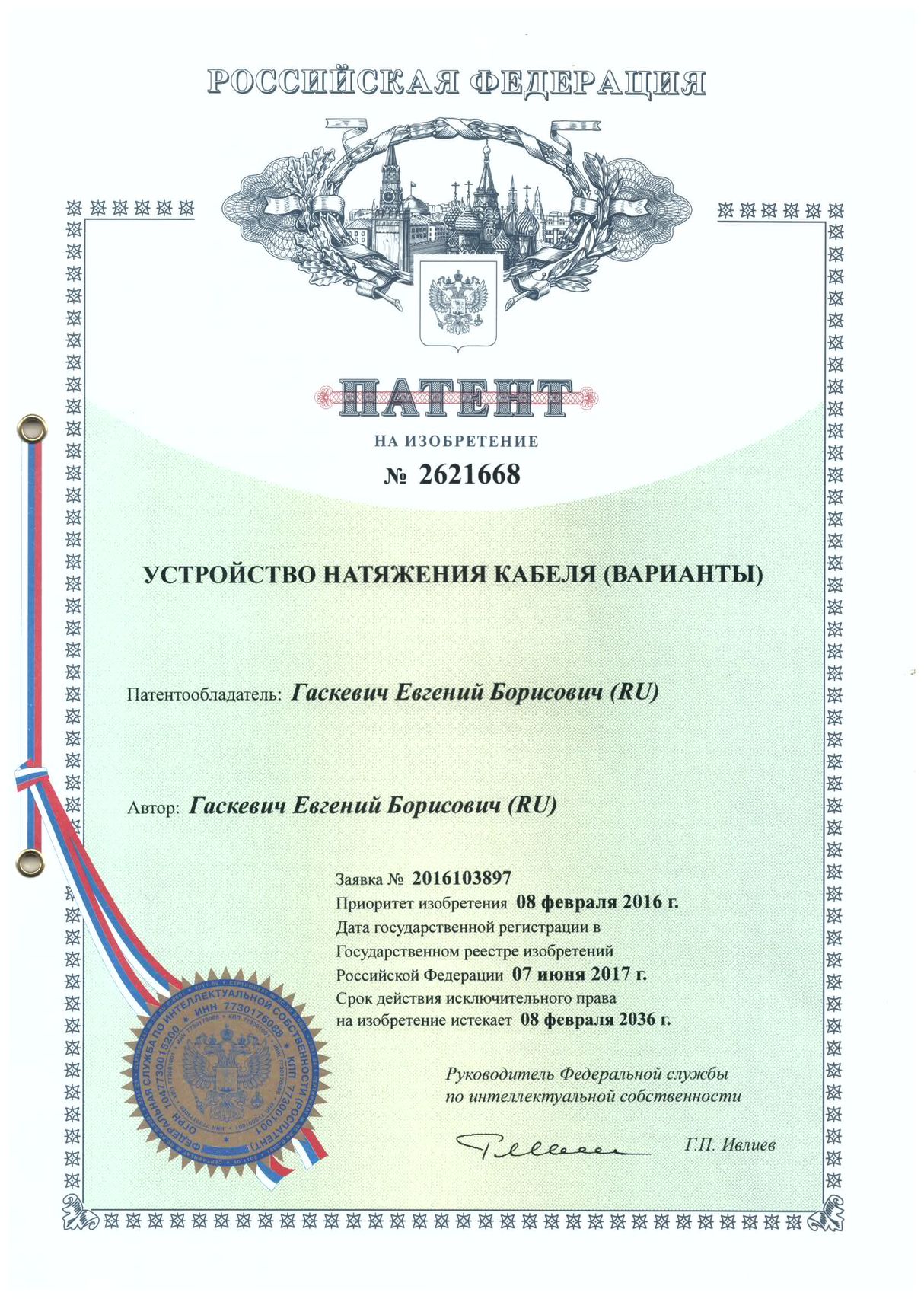

RU 2 621 668 C1

Владелец патента: Гаскевич Евгений Борисович (RU)

Автор: Гаскевич Евгений Борисович (RU)

Начало действия: 2016.02.08

Публикация: 2017.06.07

Подача: 2016.02.08



РЕФЕРАТ

Изобретение относится к устройствам – вариантам для установки и монтажа оптических кабелей, в частности, устройство натяжения кабеля применяется в навивочных машинках для навивки тонкого оптического кабеля на подвешенный несущий элемент, при этом его устанавливают в барабан (2) кабельной катушки и/или в ролик протяжки кабеля. Устройство, вращаемое на неподвижном валу (9) сматывающимся кабелем (5), содержит спиральную плоскую пружину-аккумулятор (14), внутренний конец которой состоит из нескольких плотных витков (15), плотно охватывающих участок (12) вала, образуя с ним обгонную муфту. Внешний конец пружины-аккумулятора сцеплен с пружинной тормозной колодкой (20), которая вложена в тормозной барабан (22), образует с ним фрикционную пару длительного действия. Изобретение обеспечивает создание устройства натяжения, имеющего малый вес, что является требованием к навивочным машинкам для строительства воздушных сетей FTTH. 2 н. и 12 з.п. ф-лы, 6 ил.



Полная версия описания патента

     RU 2621668 Устройство натяжения кабеля (варианты)
