Навивочная машина для навивки волоконно-оптического кабеля

  • 032366 Навивочная машина для навивки волоконно-оптического кабеля

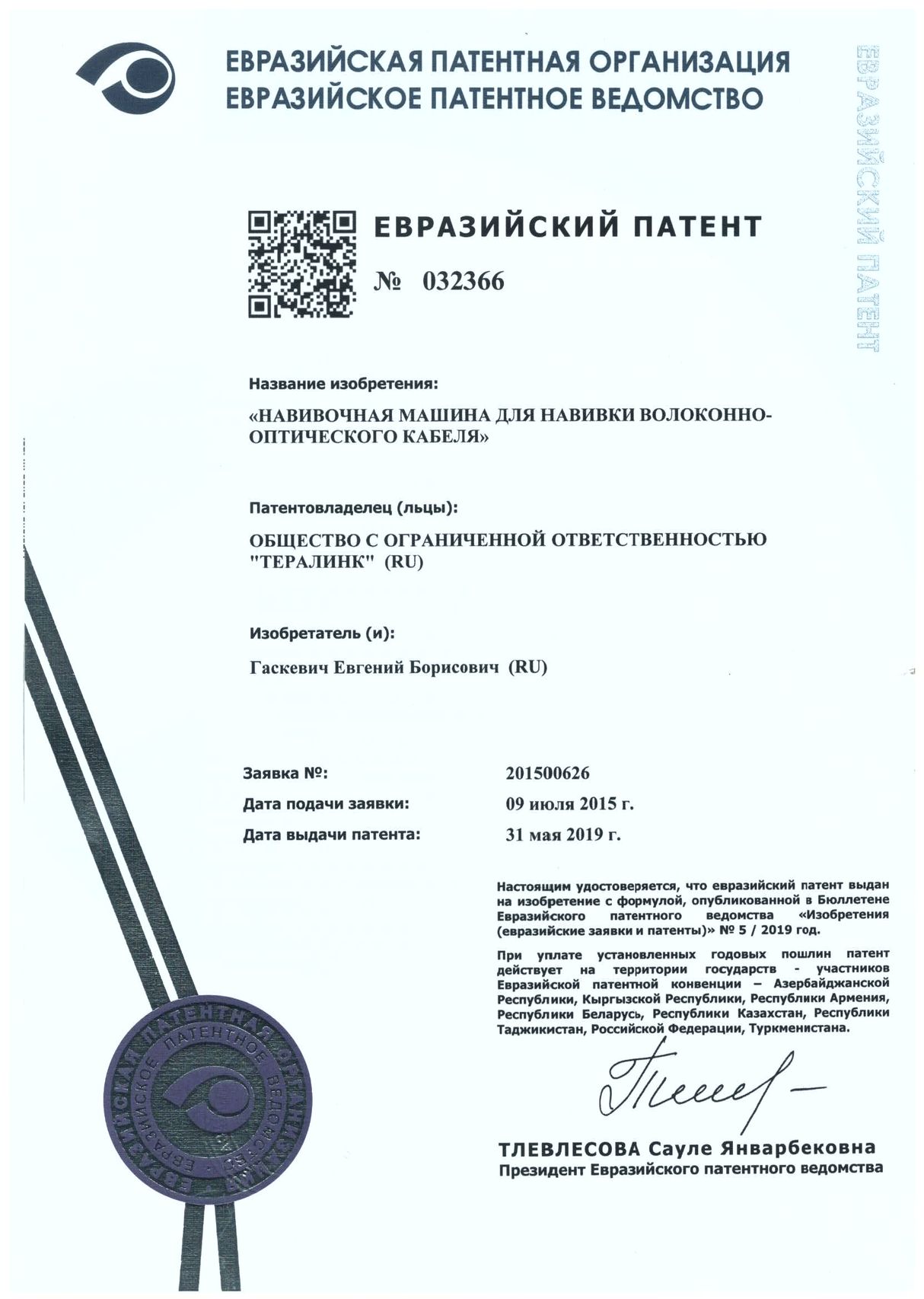

ЕВРАЗИЙСКИЙ ПАТЕНТ № 032366

Евразийское патентное ведомство (ЕАПВ)

Владелец патента: ООО "Тералинк" (RU)

Автор: Гаскевич Евгений Борисович (RU)

Номер заявки: 201500626

Дата подачи заявки: 2015.07.09

Дата выдачи патента: 2019.05.31



РЕФЕРАТ

Изобретение относится к устройствам монтажа волоконно-оптических кабелей методом навивки на подвешенный на опорах кабель, трос или провод и предназначено для множественной последовательной навивки кабелей в оптический жгут, например, при строительстве сетей FTTH. Навивочная машина для навивки волоконно-оптического кабеля на несущий элемент с навитыми на него оптическими кабелями или без них отличается тем, что задняя опора прикреплена к раме без возможности вращения относительно нее и выполнена в виде разъемной конструкции, имеющей по меньшей мере две части, одна из которых жестко прикреплена к раме, а другая прикреплена к раме так, что позволяет раскрываться опоре для установки машины на несущий элемент и закрываться с фиксацией для охвата несущего элемента с навитыми на него кабелями или без них поверхностью в виде внутренней части поверхности кольца, а устройство натяжения кабеля в полном составе находится внутри барабана катушки.



Полная версия описания патента

     032366 Навивочная машина для навивки волоконно-оптического кабеля (ЕАПВ)
